在我們自動化行業、工業系統、數控機械等領域，伺服驅動是必不可少的一部，那么電機與驅動之間的連接電纜到底怎么選呢？
在一般國內品牌與國外品牌的伺服其實用線都是萬變不離其中的，像日系的臺達、松下、安川、三菱、富士等等和國內的匯川、禾川、信捷、東菱、睿能、英威騰等等 在線材選擇上都是差不多的。
通常伺服電機都是兩條或三條電纜（有些帶剎車的抱閘的是三條）
伺服電機功率不同分兩類：50W-750W的為小功率伺服電機，小功率電機接頭一般為導線型或連接器型。850W-7500W為大功率伺服電機，大功率電機接頭一般為航插接頭。

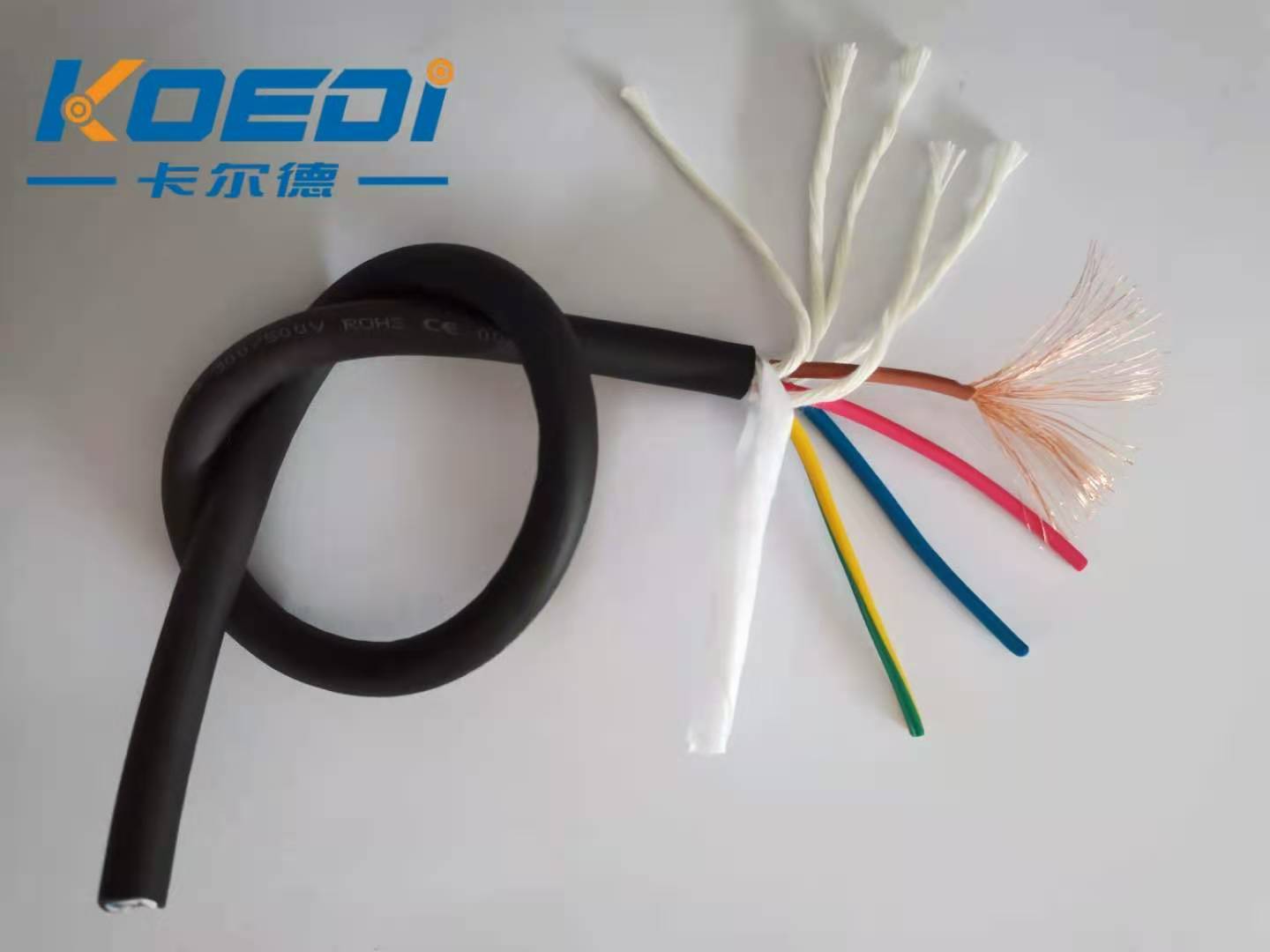

負責給電機供電的我們稱之為：電源動力電纜 。動力電纜通常為4芯電纜線，為 U V W PE ，4芯從電機接到驅動器上。如果有些電機帶有剎車系統的需要加多兩芯
負責給電機信號的我們稱之為：編碼器電纜或信號反饋電纜。編碼器電纜如果是增量式的通常為4芯，如果是絕對值式的為6芯。當然了還有些用到2500線的 14芯的電纜。
好了，下邊為大家選擇合適的電纜。
首先，了解電機功率的大小。
小功率電機它電流不會太大，選型應該為4芯0.5平方（20AWG）或4芯0.75平方（19AWG）足夠了
大功率電機過的電流更高 ，選型應該為4芯1.0平方（17AWG）或4芯1.5平方（15AWG），如果電機超過2500W，那么選用建議使用4芯2.5平方（13AWG）電機超過4KW（4000W）建議選用4芯4.0平方（11AWG）,根據電機功率越大電纜線材選擇平方數越大。

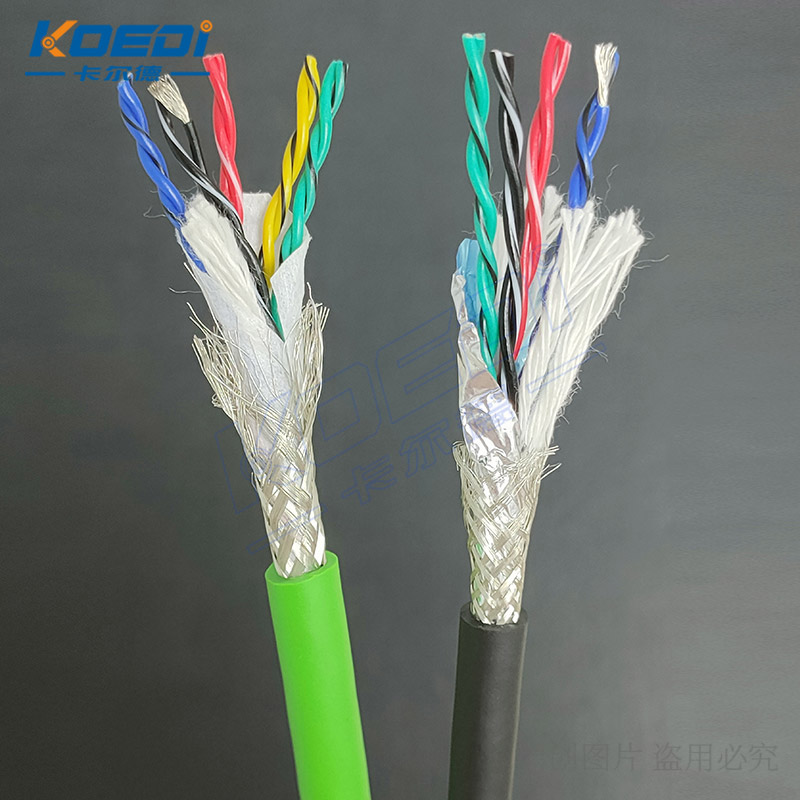

編碼器電纜的選擇，因為編碼器需要的電流非常小，而小功率和大功率選用線是一樣的。但考慮到線材傳輸?shù)氖切盘?，容易受到干擾，所以編碼器電纜選擇必須為雙絞且?guī)帘蔚?。另一個就是線材越長，會存在電壓壓降的問題，那么更長的編碼器線就需要平方數大一點的
編碼器線選型：增量式編碼器線應該選用4芯0.2平方（24AWG）的雙絞屏蔽電纜，絕對值式應該選用6芯0.2平方（24AWG）的雙絞屏蔽電纜。如果電纜長度使用超過20米（電機-驅動的電纜長度）建議選用4芯0.3平方（22AWG）與6芯0.3平方（22AWG）的雙絞屏蔽電纜。當然了如果是3米5米長度的，也可以選用經濟適用型電纜4*0.14平方（26AWG）與6芯0.14平方（26AWG）的雙絞屏蔽電纜。
上邊已經為大家講解電纜的型號選擇
下邊為大家講解電纜使用場合和選型！
在自動化行業中，很多伺服是固定安裝或拖鏈運動的，或使用環境有油污水漬之類地方。
首先我們來選擇固定安裝（電機與驅動之間電纜移動動）或慢速拖鏈移動（在拖鏈里慢速移動）的電纜線。
選擇電纜為我們 卡爾德柔性慢速運動電纜
小功率電機動力線選擇：L03.04.0050.VV. （4*0.5平方）50W-750W
小功率電機動力線選擇：L03.04.0075.VV. （4*0.75平方）50W-750W
大功率電機動力線選擇：L03.04.0100.VV. （4*1.0平方）850W-1.5KW
大功率電機動力線選擇：L03.04.0150.VV. （4*1.5平方）850W-2.0KW
大功率電機動力線選擇：L03.04.0250.VV. （4*2.5平方）2.5KW-3.5KW
編碼器信號反饋線選擇：L06.04.0020.VV. (2*2*0.2平方) 增量式 1-20米
編碼器信號反饋線選擇：L06.04.0030.VV. (2*2*0.2平方) 增量式 20米以上選擇
編碼器信號反饋線選擇：L06.06.0020.VV. (3*2*0.2平方) 絕對式 1-20米
編碼器信號反饋線選擇：L06.06.0030.VV. (3*2*0.2平方) 絕對式 20米以上選擇
編碼器信號反饋線選擇：L06.04.0014.VV. (2*2*0.14平方) 增量式 1-5米經濟適用型
編碼器信號反饋線選擇：L06.06.0014.VV. (3*2*0.14平方) 絕對式 1-5米經濟適用型
第二種選擇是中速拖鏈型，即高柔拖鏈電纜 ，電機經過拖鏈，電纜在拖鏈里往返速度中等，或加速度不會太快使用,通常拖鏈次數能達800萬次。
選擇電纜為我們 卡爾德中高速拖鏈電纜
小功率電機動力線選擇：G03.04.0050.VV. （4*0.5平方）50W-750W
小功率電機動力線選擇：G03.04.0075.VV. （4*0.75平方）50W-750W
大功率電機動力線選擇：G03.04.0100.VV. （4*1.0平方）850W-1.5KW
大功率電機動力線選擇：G03.04.0150.VV. （4*1.5平方）850W-2.0KW
大功率電機動力線選擇：G03.04.0250.VV. （4*2.5平方）2.5KW-3.5KW
編碼器信號反饋線選擇：G06.04.0020.VV. (2*2*0.2平方) 增量式 1-20米
編碼器信號反饋線選擇：G06.04.0030.VV. (2*2*0.2平方) 增量式 20米以上選擇
編碼器信號反饋線選擇：G06.06.0020.VV. (3*2*0.2平方) 絕對式 1-20米
編碼器信號反饋線選擇：G06.06.0030.VV. (3*2*0.2平方) 絕對式 20米以上選擇
編碼器信號反饋線選擇：G06.04.0014.VV. (2*2*0.14平方) 增量式 1-5米經濟適用型
編碼器信號反饋線選擇：G06.06.0014.VV. (3*2*0.14平方) 絕對式 1-5米經濟適用型
第三種選擇是快速拖鏈型，即超高速高柔拖鏈電纜 ，電機經過拖鏈，電纜在拖鏈里往返速度快，且加速度太快使用，通常拖鏈次數能達1500萬。
選擇電纜為我們 卡爾德超高速拖鏈電纜
小功率電機動力線選擇：H03.04.0050.VV. （4*0.5平方）50W-750W
小功率電機動力線選擇：H03.04.0075.VV. （4*0.75平方）50W-750W
大功率電機動力線選擇：H03.04.0100.VV. （4*1.0平方）850W-1.5KW
大功率電機動力線選擇：H03.04.0150.VV. （4*1.5平方）850W-2.0KW
大功率電機動力線選擇：H03.04.0250.VV. （4*2.5平方）2.5KW-3.5KW
編碼器信號反饋線選擇：H06.04.0020.VV. (2*2*0.2平方) 增量式 1-20米
編碼器信號反饋線選擇：H06.04.0030.VV. (2*2*0.2平方) 增量式 20米以上選擇
編碼器信號反饋線選擇：H06.06.0020.VV. (3*2*0.2平方) 絕對式 1-20米
編碼器信號反饋線選擇：H06.06.0030.VV. (3*2*0.2平方) 絕對式 20米以上選擇
第四種根據拖鏈要求，但使用環境有油污水漬嚴重，或需要耐磨抗擊打等要求的，需要用到PUR耐油的電纜，可以根據上三種使用要求外皮做更改。
今天就分享到這了，大家對電纜選型了解了沒？需要線纜采購可以咨詢小編 13925820371 張青燕
